Фасады из стеклофибробетона в Новосибирске: разработка панелей и систем крепления

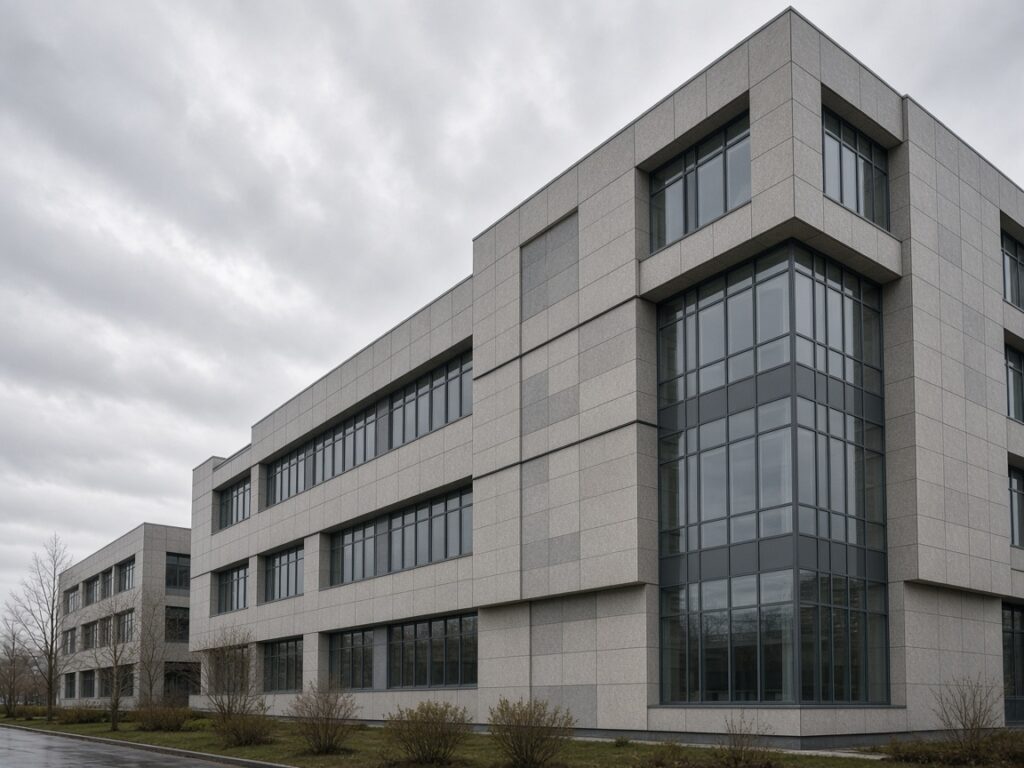

Вентилируемые фасады из стеклофибробетона (СФБ) — это сочетание архитектурной пластики, ремонтопригодности и устойчивости к сибирскому климату. Для Новосибирска, где расчётные зимние температуры, ветровые и снеговые нагрузки требуют особенно внимательной инженерной проработки, такие решения позволяют получить выразительный облик здания без избыточной массы конструкции. Компания «СОЮЗ» как производитель вентилируемого фасада в Новосибирске выполняет разработку панелей, проектирование и поставку систем крепления для объектов разного назначения.

В статье разберём, как устроены навесные фасады с облицовкой из СФБ, какие параметры проверяются при разработке панелей, как подбирается система крепления и какие ошибки чаще всего возникают на этапе проектирования и монтажа. Материал будет полезен архитекторам, проектировщикам, девелоперам, генподрядчикам и специалистам по снабжению, которым важно принимать решения на основе норм и расчётов, а не только визуальных предпочтений.

Почему стеклофибробетон востребован для навесных фасадов в Новосибирске

Стеклофибробетон — композит на цементной основе, армированный стекловолокном. В фасадных системах он применяется в виде панелей, которые могут иметь плоскую, рельефную или объёмную геометрию. Для навесных фасадов важны не только декоративные свойства, но и стабильность геометрии, морозостойкость, водопоглощение, прочность закрепления и ремонтопригодность. Именно поэтому панели из СФБ рассматривают как альтернативу тяжёлой облицовке из натурального камня и как средство получить индивидуальный архитектурный рисунок.

В Новосибирске климатические воздействия особенно значимы: по СП 131.13330.2020 «Строительная климатология» расчётные параметры холодного периода и переходы через 0 °C учитываются при выборе материалов и узлов; по СП 20.13330.2017 «Нагрузки и воздействия» определяются ветровые и снеговые нагрузки, а также температурные воздействия. Для фасадных конструкций дополнительно применяются СП 522.13330.2019 (правила проектирования и монтажа фасадных систем) и ГОСТ 58154-2018 (общие технические требования к навесным вентилируемым конструкциям). Это не формальность: ошибка в расчёте кронштейна или шага опор может привести к деформациям облицовки, шуму, протечкам и коррозии крепежа.

Фасадная система из стеклофибробетона обычно включает облицовочные панели, подконструкцию (кронштейны, профили, кляммеры), теплоизоляцию, ветрогидрозащитную мембрану и систему отвода влаги. Воздушный зазор обеспечивает вентиляцию и удаление влаги из утеплителя. Подробнее о применяемых решениях — на странице фасадная система из стеклофибробетона.

• Архитектурная гибкость: возможность получить сложный рельеф, логотипы, орнаменты и нестандартные формы.
• Сравнительно небольшая масса панелей по сравнению с массивной каменной облицовкой — при корректном расчёте крепления.
• Ремонтопригодность: локальная замена панели или элемента крепления без демонтажа всей облицовки.
• Стойкость к атмосферным воздействиям при правильном составе, защитных покрытиях и качественном монтаже.

Разработка панелей из стеклофибробетона: от концепции до рабочей документации

Разработка панелей начинается с архитектурного задания и исходных данных по стене: материал основания, толщина, утепление, геометрия проёмов, требования к пожарной безопасности и теплотехнике. На этом этапе важно согласовать членение фасада, размеры панелей, допустимые вылеты, места установки закладных деталей и схему водоотвода. Проектировщик проверяет, как будущая панель воспринимает ветровую нагрузку, собственный вес, температурные деформации и монтажные воздействия.

Для панелей из СФБ в проекте обычно фиксируются состав композита, толщина, армирование, класс бетона, морозостойкость, водопоглощение, геометрия закладных и допуски изготовления. Нельзя назначать эти параметры «по аналогии»: панель с рельефом и большой площадью работает иначе, чем плоская панель малого формата. Расчётные нагрузки принимаются по СП 20.13330.2017, климатические параметры — по СП 131.13330.2020, а общие требования к фасадной конструкции — по СП 522.13330.2019 и ГОСТ 58154-2018. Для металлических профилей и крепёжных элементов дополнительно учитываются требования коррозионной стойкости и применимые стандарты, например ГОСТ 22233 для алюминиевых прессованных профилей.

Что проверяется	Практическое значение	Нормативная опора
Ветровая и снеговая нагрузка	Выбор шага кронштейнов, сечения профилей, анкеровки	СП 20.13330.2017
Температурные воздействия	Компенсация деформаций, зазоры, подвижные соединения	СП 522.13330.2019
Теплотехника и вентиляция зазора	Исключение промерзания, удаление влаги из утеплителя	СП 131.13330.2020, СП 50.13330.2012
Коррозионная защита	Долговечность крепежа и подконструкции	ГОСТ 58154-2018, ГОСТ 22233

Рабочая документация должна содержать не только чертежи панелей, но и узлы крепления, спецификацию элементов, ведомость отверстий, допуски, последовательность монтажа и требования к приёмке. Если проект делается для прохождения экспертизы, важно заранее проверить расчётную схему, сертификаты и протоколы испытаний. Проектирование вентилируемых фасадов в «СОЮЗ» выполняется с учётом региональной специфики Новосибирска и сопровождением до согласования.

Система крепления: что определяет надёжность навесного фасада

Навесные фасады работают как многослойная конструкция, где каждый элемент передаёт нагрузку на основание. В системе крепления важны кронштейны, вертикальные и горизонтальные профили, кляммеры, анкеры, уплотнители и элементы компенсации деформаций. Для СФБ-панелей особенно важна точность закладных и возможность регулировки в трёх плоскостях: это позволяет компенсировать неровности стены и обеспечить ровную плоскость облицовки.

Металлические элементы должны иметь защитное покрытие, соответствующее условиям эксплуатации. Нельзя смешивать материалы, образующие коррозионную пару, без изоляции. Анкеровка в основание подбирается по материалу стены и результатам расчёта, а не только по диаметру. Для объектов в Новосибирске ветровое давление и знакопеременные температурные воздействия требуют запаса по несущей способности и герметичности узлов. Комплектующие фасадной системы поставляются по спецификации проекта; ознакомиться с номенклатурой можно в разделе комплектующие фасадной системы.

Например, для фиксации панелей из керамогранита применяются кляммеры из нержавеющей стали с покрытием. В ответственных узлах лучше использовать коррозионно-стойкие решения: рядовой кляммер из нержавеющей стали помогает снизить риск коррозии в зонах повышенного увлажнения. Конкретный тип и шаг установки определяются проектом, а не выбираются «на глаз».

• Проверить несущую способность основания и выбрать тип анкера.
• Рассчитать вынос кронштейнов с учётом утеплителя и неровностей стены.
• Обеспечить подвижность соединений для компенсации температурных деформаций.
• Исключить контакт разнородных металлов и защитить крепёж от влаги.
• Предусмотреть ревизию и возможность локальной замены панелей.

Проектирование вентилируемых фасадов: этапы и исходные данные

Проектирование вентилируемых фасадов — это не только чертёж облицовки. Это последовательность инженерных решений, которые должны быть взаимоувязаны с архитектурой, конструктивом здания, теплотехникой и пожарной безопасностью. Ниже — практический алгоритм, который помогает снизить риски на стройке.

1. Сбор исходных данных: архитектурные планы и развёртки, материал и геометрия стены, климатические параметры Новосибирска, требования к теплоизоляции и пожарной безопасности.
2. Теплотехнический расчёт: проверка сопротивления теплопередаче, расчёт толщины утеплителя, проверка влажностного режима и вентиляции воздушного зазора.
3. Расчёт нагрузок: ветер, снег, собственный вес, температурные деформации, монтажные воздействия — по СП 20.13330.2017 и с учётом СП 522.13330.2019.
4. Разработка узлов: кронштейны, профили, кляммеры, анкеры, противопожарные рассечки, откосы, парапеты, водоотвод.
5. Спецификация и согласование: ведомость материалов, допуски, последовательность монтажа, контроль качества.
6. Экспертное сопровождение: ответы на замечания, корректировки, авторский надзор при необходимости.

Для сложных объектов полезно заранее запросить предварительный расчёт стоимости. Калькулятор вентилируемого фасада поможет оценить порядок затрат по площади и типу облицовки, а инженеры «СОЮЗ» уточнят смету по проекту. Более подробно этапы проектирования разобраны в статье разработка проектов вентилируемых фасадов.

Типичные ошибки и контроль качества

Даже при качественных материалах фасад может потерять вид и надёжность из-за ошибок в проекте или монтаже. Вот наиболее частые риски, которые стоит контролировать.

• Ошибка в шаге кронштейнов и сечении профилей: приводит к прогибам, шуму и деформациям панелей.
• Недостаточная компенсация температурных деформаций: появляются зазоры, трещины в узлах, повреждение крепежа.
• Некорректная анкеровка в слабое основание: снижается несущая способность всей системы.
• Отсутствие защиты от коррозии или контакт разнородных металлов: ускоряет разрушение крепежа.
• Неправильный монтаж мембраны и утепления: нарушает вентиляцию и влажностный режим.
• Смешение проектных решений «по месту»: монтажник не должен заменять узлы без согласования с проектировщиком.

Контроль качества включает входной контроль материалов, проверку отклонений основания, геодезическую разбивку, контроль моментов затяжки и приёмку скрытых работ. Для фасадных систем важно вести исполнительную документацию: она помогает при эксплуатации и гарантийном обслуживании.

Частые вопросы и вывод

Можно ли применять стеклофибробетон в Новосибирске без дополнительной защиты?

Панели из СФБ проектируются с учётом климатических воздействий по СП 131.13330.2020 и требований к защитным покрытиям. Решение о дополнительной гидрофобизации или окраске принимается в проекте в зависимости от состава, условий эксплуатации и архитектурного задания. Универсального ответа без расчёта нет.

Чем отличается проект фасадной системы от рабочей документации на панели?

Проект фасадной системы описывает конструкцию в целом: подконструкцию, крепление, теплоизоляцию, узлы примыканий и расчёты. Документация на панели — это часть проекта, где конкретизированы геометрия, армирование, закладные и допуски. Одно без другого не даёт полной картины.

Сколько специалистов и времени нужно для расчёта?

Срок зависит от площади, сложности геометрии и наличия исходных данных. Для предварительной оценки достаточно плана и развёрток; для рабочего проекта нужны полные данные по стене и нагрузкам. Быстрее всего начать с консультации и расчёта в калькуляторе.

Если вы проектируете или строите объект в Новосибирске и рассматриваете вентилируемые фасады с облицовкой из стеклофибробетона, важно заранее связать архитектурный замысел с расчётами и системой крепления. Компания «СОЮЗ» выполняет разработку панелей, проектирование, поставку комплектующих и консультации по монтажу. Чтобы получить предварительную смету, проверить узлы или заказать расчёт, оставьте заявку на сайте или свяжитесь с инженером: мы поможем выбрать рациональное решение для вашего объекта.
